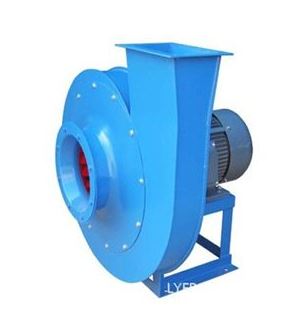

9-19、9-26高压离心风机

9-19/9-26高压离心风机

一、风机的用途
 9-19、9－26型高压离心通风机，一般用于锻冶炉及高压强制通风，亦可用于输送物料、空气及无腐蚀、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃，最高不超过80℃，介质中所含尘土及硬质颗粒物不大于150mg/m3
二、风机的型式
1、本风机均为单吸入，通常有№ 4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16，共13个机号。
2、风机通常制成右旋和左旋两种型式。
3、风机的出口位置以机壳的出口角度表示，“左”、“右”风机机壳制成0度、45度、90度、135度、180度、225度、
三、风机的结构
?? 风机主要由叶轮、机壳、进风口、支架等组成。
1.叶轮：9－19型风机为12片叶片，9－26型风机为16片叶片，均属前弯型。叶轮扩压器外缘最高圆周线速度不得超过140m/s，叶轮成形后，经静、动平衡校正，故运转平稳。
2.机壳：用普通钢板焊接成蜗形壳整体。
3.进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板上。
4.传动组：由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构。采用滚动轴承，滚动轴承，用润滑脂润滑。
四、故障及原因
（一）、风机振动激烈
1、风机轴与电机轴不同心，皮带轮槽错位。
2、机壳或进风口与叶轮摩擦。
3、基础的刚度不够或不牢固
4、叶轮铆钉松动或叶轮变形。
5、叶轮轴盘孔与轴配合松动，或联轴器螺栓松动。
6、风机进、出口管道安装不良，产生共振。
7、叶片有积灰、污垢、磨损、腐蚀或轴弯曲使转子失衡。
（二）、轴承温升过高
1、轴承座振动剧烈。
2、润滑油质量不良，变质或含异物。
3、轴承箱盖，座联接螺栓紧固力过大或过小。
4、轴与滚动轴承安装歪斜，前后两轴承不同心。
5、滚动轴承损坏或轴承弯曲。
（三）、电机电流过大或温升过高
1、开车时进出气管内闸门未关。
2、电机输入电压过低或电源单相断电。
3、受轴承箱剧烈振动的影响。
4、主轴转速超过额定值。
5、风机输送之介质中含有粘性物质。
6、周围环境温度太低，比重过大。

适用范围与用途

B9-19、B9-26隔爆型高压离心通风机，一般用于锻治炉及高压制通风，可广泛用于输送物料，输送空气及无腐蚀性、不含粘性物质

之气体。介质温度一般不超过50℃（最高不超过80℃）。介质中所含尘土及硬质颗粒不大于150mg/3

结构特点

1、结构

No3.15~6.3主要由叶轮、机壳、进风口、支架等组成；No07.1~1.6主要由叶轮、机壳、进风口、传动组等组成，

叶轮：9-19型风机叶片为12片，9-26型风机叶片为1.6片。均属前向弯曲叶型。叶轮扩压器外缘最高圆周速度不超过140m/s。叶轮成

型后经静、动平衡校正，故运转平稳。（材料一般为钢铁，可以订做铝合金）。

机壳：用普遍通钢板焊接成蜗型壳整体。

进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板组成。

传动组：由主轴、轴承箱、联轴器等组成。主要由优质钢制成，轴承箱整体结构，采用滚动轴承，用轴承润滑脂润滑。

配套电机：普通型配用Y系列普通电机。防爆型配用YB系列防爆电机。

2、型式

本通风机为单吸入式，有No3.15、3.55、4、4.5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号。

通风机可制成右旋和左旋两种型式。从电机一端正视，如叶轮顺时针旋称右旋风机，以“右”表示；逆时针旋转称左旋风，机·以"左

表示。

风机的出口位置以机壳的出口角度表示。"左”、"右”均可制成0°、45°、90°、135°、180°、225°共六种角度。

风机的传动方式为A式(No4~6.3)和D式(No7.~16)两种。

叶轮形式及安装角度定货时需注明，如无注明，一般默认为右旋，角度180°。
