4-72离心风机

4-72离心风机

一、用途
4-72型离心风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自燃的、对人体无害的、对钢材无腐蚀性的气体。B4-72型风机可作为易燃挥发性气体的通风换气用，气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超过80℃。4-72型离心通风机电机直联传动规格有：NO2.8A、3.2A、3.6A、4A、4.5A、6A联轴器传动规格有：NO6D、8D、10D、12D；皮带轮传动有：NO6C、8C、10C、12C及NO16B、20B共16种规格。

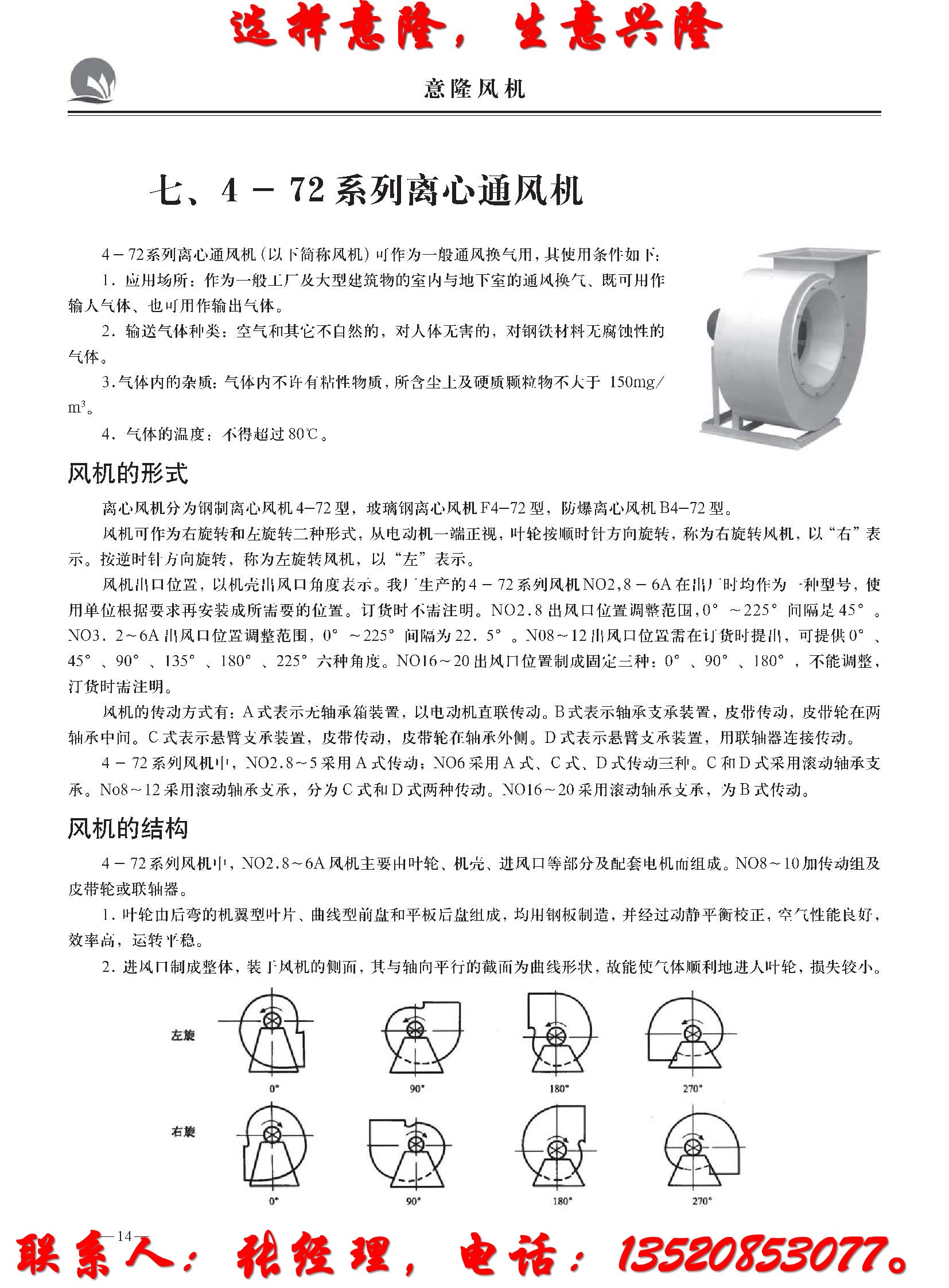

二、风机的型式
1、每种风机机壳制成右旋转或左旋转两种型式。
2、风机的出口位置以机壳的出口角度表示。
3、风机的传动方式：有A、B、C、D四种。
三、风机的结构
风机主要由叶轮、机壳、进风口等部分配直联电机组成。。
1.叶轮：由12片后倾机翼形叶片，曲线型前盘和平板后盘组成。用盖板或铸铝合金制造，并经静、动平衡校正，空气性能良好，效率高，运转平稳。
2.机壳：做成两种不同型式。No2.8～12机壳做成整体，不能拆开。No16～20的机壳制成三开式，除沿中分开水平面分为二半外，上半部再沿中心线垂直分为二半，用螺栓联接。
3.进风口：制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。
4.传动组：由主轴、轴承箱、滚动轴承、皮带轮或联轴器组成。
四、故障及原因
（一）、轴承箱振动激烈
1、风机轴与电机轴不同心，联轴器装歪。
2、机壳或进风口与叶轮摩擦。
3、基础的刚度不够或不牢固。
4、叶轮铆钉松动或叶轮变形。
5、叶轮轴盘孔与轴配合松动，或联轴器螺栓松动。
6、机壳与支架，轴承箱与支架，轴承箱盖与座等联接螺栓松动。
7、风机进出气管道的安装不良。
8、转子不平衡。
9、管网过细，风速过快。
（二）、轴承温升过高
1、轴承座振动剧烈。
2、润滑油质量不良，变质或含异物。
3、轴承箱盖，座联接螺栓紧固力过大或过小。
4、轴与滚动轴承安装歪斜，前后两轴承不同心。
5、滚动轴承损坏或轴承弯曲。
（三）、电机电流过大或温升过高
1、开车时进出气管内闸门未关或交流阀未关严。
2、风机输送的气体密度过大，使压力过大。
3、电动机输入电压过低，电源单相断电。
4、联轴器联接不正，皮圈过紧或间隙不匀。
5、受轴承箱振动剧烈影响。
6、受轴承箱剧烈振动的影响。
